贴片机吸嘴的工作原理和特性

栏目:新闻资讯发表时间:2023-05-13

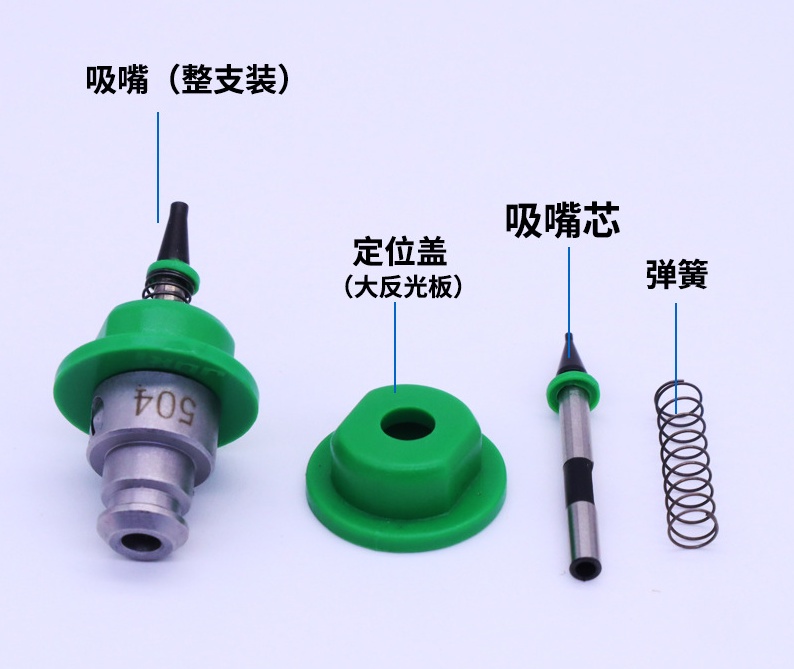

贴片机吸嘴,不仅是贴片机吸取元件进行贴、放动作的关键零件,更是光学视觉系统的照相机拍照时的背景。它运用真空吸附原理进行元件的吸取工作,再通过吹气将元件放到电路板的坐标位置上。广晟德通过图文形式为大家详细介绍贴片机吸嘴的工作原理和特性。



为了在图像摄取时具有良好的背景,以便在图像处理时能顺利突出目标信息,每个吸嘴都带有其反射背景。当提取图像时,吸嘴作为背景,使元件的图像对比度强,更加清晰。针对不同的元件,需要选用不同的吸嘴。设计吸嘴时,人们通常把吸嘴接触元件的表面设计成中心对称的形状,而把作为拍照背景的吸嘴背景平面设计成哑光面且表面没有混色的情况。这个背景通常被设计成一种单一的颜色,如黑色和绿色。

当贴片机的吸嘴吸取元件时,在理想的情况下,元件的中心、吸嘴的中心和所获得图像的空间中心应该是重合的。然而,在实际工作中,光学视觉系统的调整实际上也是要补偿实际工作中可能出现的偏差。
